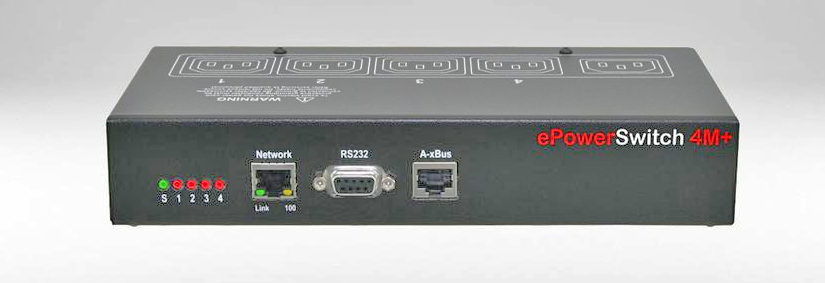

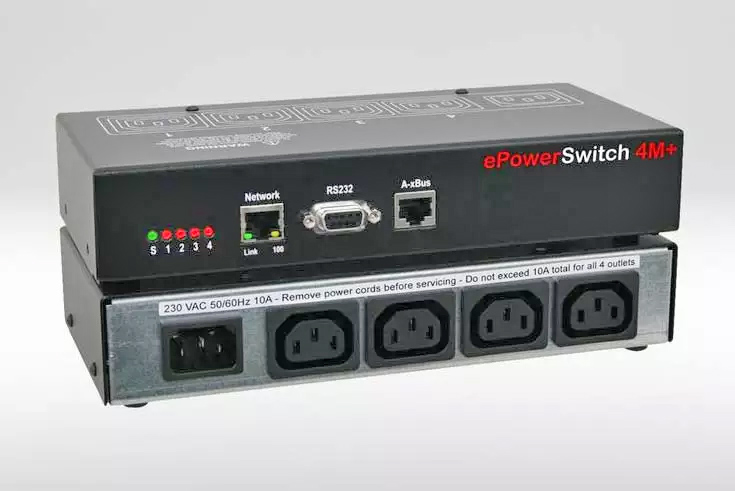

EPOWERSWITCH 4M+

ePowerSwitch 4M+ är den mest efterfrågade IP styrda uttagslisten i ePowerSwitch-familjen. Att styra strömmen via IP har många tillämpningar. Den kompakta designen med en inbäddad webbserver och flexibel utbyggbarhet upp till 36 styrbara eluttag gör den tillsammans med möjligheter inom miljöövervakning till ett mångsidigt verktyg.

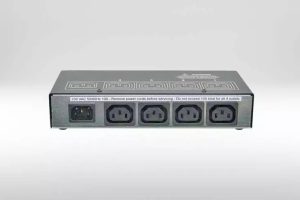

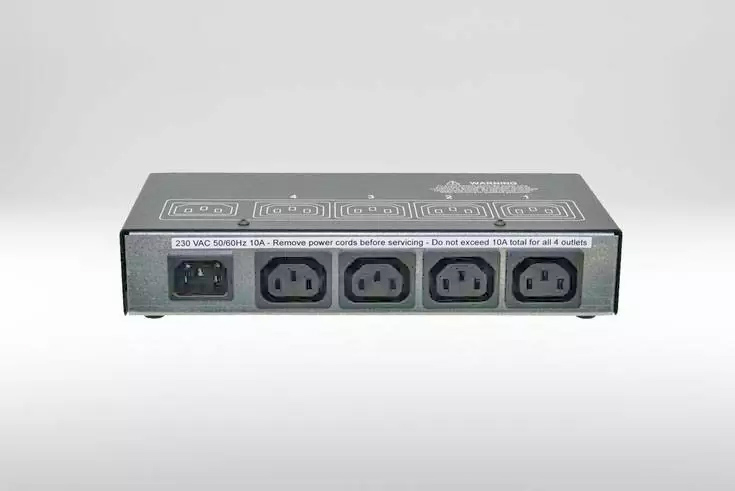

• 4 IEC320-ingångar
• Masterenhet som kan kaskadkopplas
• Integrerad webbserver
• xBus-gränssnitt för sensorer

Beskrivning

ePowerSwitch 4M+ erbjuder med sina kompakta mått många möjligheter – inte bara för IT-miljön. Totalt 4 IEC320-eluttag finns tillgängliga som kan brytas individuellt och som valfri grupp.

Den speciella xBus-anslutningen (standard RJ45) är tillgänglig för utbyggnad (ePowerSwitch 8XS, ePowerSwitch 1XS, sensorer, etc.).

Systemet kan utökas upp till 36 IEC320-eluttag på detta sätt. Huvudenheten har en integrerad webbserver och ger bekväm konfiguration via en webbläsare.

Kraftfördelning

Varje ePowerSwitch kan slås på/av och startas om via IP- eller RS232-gränssnitt. Detta kan göras av webbgränssnittet, en KVM-switch, SNMP eller vilket seriellt gränssnitt som helst. De kan också kopplas som enstaka eller som individuellt skapade grupp av uttag – inklusive anslutna expansionsenheter. Den sekventiella på- och avkopplingen av varje uttag förhindrar toppbelastningar inom IT-miljön.

Eluttagen är utrustade med extremt robust HiAmp-relä för höga inkopplingsströmmar. Individuella fördröjningar (1-255 sekunder vid nästa påslag, 1-3600 sekunder vid omstart) kan konfigureras för påslagsprocessen.

Övervakning

Enhetsövervakning

ePowerSwitch 4M+ kan övervaka upp till 40 IP-adresser med ping- eller scanningskommandon och skicka ett meddelande (SNMP, e-post, syslog) i händelse av ett problem automatiskt. Om de övervakade IP-enheterna drivs via ePowerSwitch kan de startas om automatiskt. Kombinationen av Neol ePowerSwitch och VizioGuard-produkterna är möjlig.

Genom att använda ePowerSwitch 4M+ kan fjärråtgärder på olika ePowerSwitch- eller VizioGuard-system utlösas automatiskt över Internet. Figuren visar ett exempel med 2 olika stationer, drift av strömbrytaren via Internet och samtidigt en miljöövervakning.

Miljöövervakning

Med xBus-gränssnittet på framsidan av enheten kan upp till 4 sensorer eller detektorer anslutas med standard CAT-kabel. Överföringen av signaler är helt digital och den maximala räckvidden är upp till 200m. Använd befintlig kabelinfrastruktur. Ingångarna kan användas i definierbara regler för att automatiskt utlösa lämpliga åtgärder.

Sensorer och detektorer kan flexibelt kombineras och placeras på valfri plats i övervakningsområdet. En speciell funktion hos enheten ger en enkel integration med dina egna program för att styra eluttagen. Med eller utan autentisering, beroende på dina behov.

Hantering

Hantering och kontroll av enheten med hjälp av den integrerade webbservern via webbläsaren är enkelt. Dessutom är det möjligt att skicka switchkommandon via en ansluten KVM-switch eller en terminalkonsol.

Autentisering

Alla nuvarande ePowerSwitch-enheter använder en nonce (kryptografisk nonce) och en hashfunktion för autentisering. Så åtkomsten kan inte rekonstrueras eller manipuleras. För att stödja helt krypterad överföring av data finns motsvarande enheter tillgängliga (t.ex. ePowerSwitch 8XM+/32 eller VizioGuard).

Användarkonton

Administratören kan skapa upp till 40 användarkonton med olika rättigheter via webbgränssnittet. Åtkomsten till webbservern skyddas av användarnamn och lösenord med 32 tecken. Dessutom kan upp till 40 användare samtidigt få åtkomst till ePowerSwitch och all ansluten xBus kringutrustning.

Gruppering av eluttag

Grupperingen av eluttag gör att en server med redundant strömförsörjning eller flera enheter kan slås på/av med ett kommando som skickas via en webbläsare eller av SNMP. Med ePowerSwitch 4M+ är det möjligt att skapa vilka grupper som helst. Anslutna expansionsenheter (till exempel ePowerSwitch 8XS) fångas och hanteras också. Antalet eluttag inom gruppen är godtyckligt.

Programmerbara regler

Upp till 32 regler kan konfigureras för att övervaka analoga värden och digitala ingångar. Förprogrammerade åtgärder kommer att utlösas vid larmtillstånd som växlar t.ex. relä eller uttag. Valfria e-postmeddelanden, SNMP-fällor eller syslogmeddelanden kan skickas.

Timer och schemaläggare

Enheten erbjuder möjlighet att automatiskt styra eluttagen med en timer och/eller en schemaläggningsfunktion. Enskilda eluttag men även grupper kommer att slås på/av vid definierade tider. Det är också möjligt att automatiskt skicka ett e-postmeddelande, SNMP och syslog meddelanden med schemaläggaren. Genom att använda en internetanslutning ges alternativet att utlösa en åtgärd på fjärranslutna ePowerSwitch-enheter.

Beteckningar

Upp till 32 tecken långa namn kan ställas in för alla anslutna enheter och sensorer. Denna unika identifiering förenklar programmeringen av regler, grupper och tillhörande åtgärder.

Onlinehjälp

Ett intuitivt gränssnitt och onlinehjälp gör att administratörer snabbt kan aktivera olika kraftfulla funktioner i systemet. Detaljerade instruktioner och förklaringar finns i bruksanvisningen.

Funktioner

• Fjärrkontroll av 4 uttag eller uttagsgrupper.
• Sekventiell uppstart för att undvika inkopplingsströmmar.
• Godtyckliga namn för ePowerSwitch, ett enda uttag, grupper eller regler.
• Styrning och konfiguration via IP- eller RS232-port.
• Övervakning av 4 IP-enheter med automatisk omstart efter låsning.
• Mjuk avstängning av en server via RS232 seriell port.
• 1 administratörskonto och 40 användarkonton med samtidig åtkomst.
• Enkel och snabb konfiguration.
• Kompakt metallhölje, 19″ rackmonteringssats tillval.
• LED för statusdisplay ström, nätverk och eluttag.
• Detaljerade loggfiler.
• Online hjälp.
• Firmware uppdatering via nätet.
• Driftstemperatur: 0 till 40°C, driftfuktighet: 10 till 80 % (ej kondenserande)
• Förvaringstemperatur: -20°C till 60°C, lagringsfuktighet: 10 till 90% (icke-kondenserande)

Teknisk data
